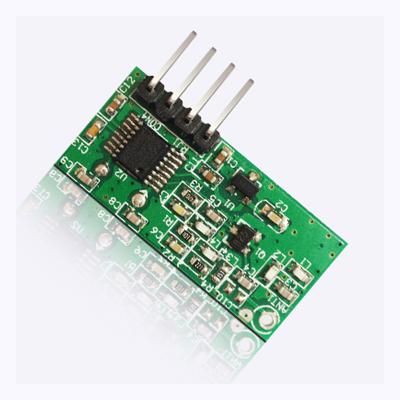

ZABXRF-6是UHF超高頻91视频免费下载數據接收模塊，設定載波頻率為868.35MHZ,可以在(850—950MHZ)頻段之間定製，接收靈敏度可達-110dBm,內部鎖相環，采用00K ASK內部調製方式，最高接收速率可達10Kbps,使用簡單，無需外加任何電路即可實現91视频免费下载信號輸入和91视频免费下载數據輸出，功耗低，高低溫特性好，接口連接簡單，數據輸出穩定可靠，抗幹擾能力強，非常適合安防產品出口歐美的生產廠家采用，廣泛黄色91视频APP下载污於車庫門，家居智能，安防報警，環境監測等領域，性能優異，性價比強，技術支持強。

一、選購說明：

買模塊需要先確定頻率 芯片型號 振蕩電阻 地址碼，缺一不可！這些參數應與發射匹配，否則無法使用！
1、頻率（315M 433M 310M 430M等等）

2、芯片（支持學習編碼芯片型號為： 2260，2262，1527，2240 結尾的芯片的遙控器，不同廠家的芯片型號前綴可能不同，隻對數字部分。

3、產品功能：

例：遙控器為4鍵符號分別為ABCD，接收為D1 D2 D3 D4,4路,A鍵-D1,B鍵-D2,C鍵-D3,D鍵-D4：

      2.1、T4自鎖：按一下A鍵，D1高電平，放開A鍵，D1仍處於高電平狀態;再按一下A鍵，D1低電平！不影響其他數據輸出。

      2.2、M4點動：按住A鍵，D1高電平，放開A鍵，D1低電平！不影響其他數據輸出。

      2.3、L4互鎖：按一下A鍵，D1高電平，D2-D4低電平，放開A鍵，保持狀態！再按一下B鍵，D2高電平，D1 D3 D4低電平！按某鍵，某路始終高電平，其他低電平！



以上全部匹配上才可用

二、黄色91视频APP下载污領域：

數據傳輸、91视频免费下载遙控開關、遙控插座、道閘、遙控伸縮門，遙控電動門、遙控車庫門、遙控卷閘門、平移門、遙控開門機、關門機等門控係統、遙控窗簾、報警器、遙控摩托車、遙控電動車，遙控玩具、防盜報警主機、汽車防盜產品、家庭防盜產品、遙控LED、遙控音響、安防等民用及工業配套遙控領域。

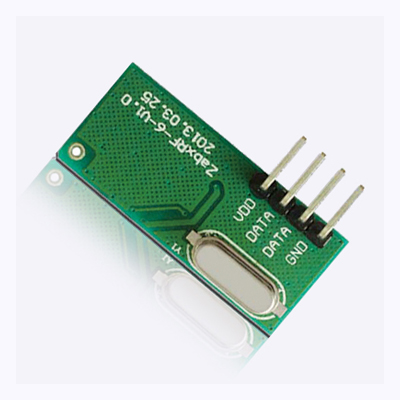

三、使用說明："腳位/名稱/功能說明

6.1腳位/名稱/功能說明

a：ANT/接天線端，天線位置對模塊接收效果亦有影響，使用前接上天線，天線盡可能伸直，遠離屏蔽體、高壓及幹擾源的地方，以達到最佳的接收效果；波長=光速/頻率。一般采用50歐姆單芯或多芯導線，天線的長度：315M的約為23cm，433M的約為17cm；
b:VCC 電源正極。電源電壓要求穩定且波紋係數低，需多級濾波（如增加磁珠﹑電感﹑電容等）。不能有太大的偏差！否則距離會變近！
c:D3-D0或10～13:編碼有效時輸出TTL高電平，可直接接至單片機或控製電路。在試用模塊時，可直接外接按鍵，將LED燈正極接模塊D1腳，負極直接接地，這樣就可以驅動LED的亮和滅！如果要驅動更大功率的器件，需另外擴展電路！
d:GND 電源負極
e:VT解碼有效確認輸出端（常低）解碼有效變成高電平（瞬態）。在在芯片進行控製時可以用到，一般來說可以不用;  。
注：1、若配合單片機使用建議MCU時鍾頻率在4MHZ以下並且晶體盡量遠離RF接收模塊，否則晶體的高次諧波會影響通訊距離。
       2、發射模塊最好能垂直安裝在主板的邊緣，應離開周圍器件5mm以上，以免受分布參數影晌。模塊的傳輸距離與調製信號頻率及幅度，發射電壓及電池容量，發射天線，接收機的靈敏度，收發環境有關。一般在開闊區最大發射距離約800米，在有障礙的情況下，距離會縮短，由於91视频免费下载電信號傳輸過程中的折射和反射會形成一些死區及不穩定區域，不同的收發環境會有不同的收發距離。

6.2學習方法。

本套件使用對碼開關對碼。操作時先通電，方法如下：

1、清空/刪除ID：按住學按鍵，LED閃爍，約5秒後LED長亮，刪除工作結束，之前所學所有遙控器清零。

2、對碼：長按對碼開關約2秒，LED閃爍，表示進入學習狀態，鬆開按鍵;再按遙控器任意一鍵約2S,LED熄滅，表示學習成功。在學習狀態中，如無遙控器輸入，3秒後自動退出學習狀態。

注意事項：

A、如果學習好的遙控器在使用過程中丟失，隻需將接收控製器中所存儲的信息清除，所丟失的遙控器將無法對該接收控製器進行遙控，欲重新取得使用權, 必須由主人再重新學習一次方可使用。

B、控製器最多配遙控器16隻，如再配，則第一個學習的遙控器失效，第18個····依此類推。

C、如果發現別人的遙控器也可以控製您的開關(重碼現象)。則先將控製器進行清碼，然後將遙控器換成另外一個，重新配套即可。

特性：

1.接收帶寬360KHZ,抗幹擾能力強，鏡像抑製達20dbm;

2.靈敏度高達-110dbm,接收距離遠;

3.良好的雜散輻射抑製能力，易通過各種檢測標準;

4.良好的本振輻射抑製能力，可多個模塊一起工作，單發多收，不會幹擾，一起使用不影響距離;

5.最高接收速率可達10Kbps;

6.模塊內部穩壓，電壓輸入範圍：3.3V-5.5V;最低可調至3V;

7.低功耗，工作電流約10MA左右;

8.數據接口簡單，單片機、解碼芯片可直接連接;

9.采用晶體本振，頻率穩定度高;體積小，性能指標一致好;

10.高低溫特性好，溫度範圍：-40攝氏度到85攝氏度;

11.無鉛貼片焊接工藝，符合ROSH標準;

12.發射機功率在10dbm時，直接可視距離達350米以上;

使用注意事項:

1.接收模塊數據輸出口的驅動電流有限，若直接驅動單片機，建議單片機I/O口不接上拉或下拉電阻，單片機內部上拉或下拉電阻設為禁用狀態;

2.868.35MHZ引用可配置長度為約8.3CM-9CM的細導線作為簡易電線，也可用阻抗50歐姆，駐波比小於等於1.5，增益大於等於2的單極天線，這樣可發揮模塊的最佳性能;

3.低數據速率可提高接收機的靈敏度，最佳設置為100-2.5Kbps,當然可設置在10Kbps以內的其他高速率;
